Шина соединительная (гребенка) PIN 1P 40A (1м)

Вам необходимо подключить определенное количество автоматических выключателей или УЗО к одному питающему кабелю? Осуществить это можно двумя способами. Первый из них – сделать между ними перемычку (для запитывания). В данном случае необходимо приобрести наконечники НШВИ-2 и мягкий ПВ-3, а затем подключать первый элемент, от него – второй и так до тех пор, пока не подсоедините все устройства. А второй вариант – более простой и удобный. И для этого нужна лишь шина соединительная типа pin. Именно такое решение сегодня используют профессиональные электрики для сборки щитов.

Особенности и преимущества соединительных шин

Соединительная шина для автоматов представляет собой цельную медную пластинку, помещенную в изолятор из пластика. Она используется для удобного и безопасного подключения однофазных автоматических выключателей, дифференциальных автоматов, выключателей нагрузки в распределительном щите. Главная задача, которую выполняет изолированная медная шина – защита УЗО, выключателей и дифавтоматов от новых мест нагрева токоведущих частей при одновременном подключении нескольких устройств.

Характерной особенностью данного изделия является наличие штыревого контакта. Такая шина фазная подходит практически для любого модульного аппарата и считается универсальной. Именно поэтому данный вид электротехнической продукции часто встречается в схемах подключения разнообразных типов автоматов. Также шина медная м1 часто используется для работы с модульными устройствами (УЗО, дифавтоматы, контакторы), но чаще всего она применяется в монтаже электрощитов квартир.

Еще одним преимуществом является цена медной шины. Возможно, некоторым покупателям она покажется излишне высокой, но приобретение данного электротехнического изделия в любом случае будет выгодным (хотя бы потому, что альтернативных вариантов на сегодняшний день просто нет).

Что мы предлагаем?

Интернет-магазин «Тетра» предлагает большой ассортимент соединительных шин, отличающихся по количеству фаз, размерам и пр. Например, вам может подойти гребенка PIN 1P 40A. Как можно понять по артикулу, данное изделие является однофазным, штыревым, а номинальный ток составляет 40А. Впрочем, у нас в каталоге представлены и другие варианты, поэтому при необходимости вы можете выбрать нужные вам соединительные шины. А если с выбором возникнут трудности, свяжитесь по телефону с нашими консультантами.

Расшифровка артикула 1P типа pin 40A:
1P - однофазный;
PIN - штыревой;
40А - номинальный ток, А.

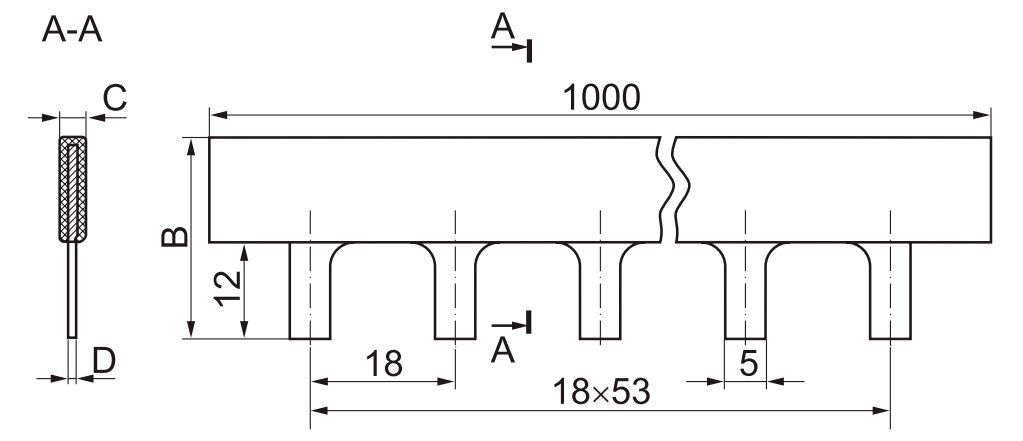

Габаритные размеры:

Наименование	Кол-во фаз	Номинальный ток, A	Габаритные размеры
			B, мм	C, мм	D, мм	Длина (м)
PIN 1P 40A	1	40	25	2.8	0.8	1
PIN 1P 63A	1	63	25	3.2	1	1
PIN 3P 40A	3	40	25	12	0.8	1
PIN 3P 63A	3	63	31	14	1	1
PIN 3P 100A	3	100	38	17	2	1
U (FORK) 1P 40A	1	40	25	2.8	0.8	1
U (FORK) 3P 40A	3	40	31	14	0.8	1
